Telekomunikacioni sistem bez centralne jedinice UNIVERSAL

Ovaj sistem je dizajniran za rad na surovim vremenskim uslovima, u industrijskim postrojenjima sa visokim nivoom ambijentalne buke. Uređaji su otporni na koroziju i hemikalije. Vandalno-otporan. Širok raspon modela uređaja: za sve vremenske uslove zaštita IP 66, eksplozivna zaštita, standard, za čiste sobe . Mogućinost slušanje snimljenih poruka i signala preko svih zvučnika u sistemu. Možete snimati razgovor. Zvučnici i sirene mogu biti priključeni na uređaj ili instalirani odvojeno kao sistem upozorenja u odabranim područjima.

Šema kabliranja
Kabliranje "zvezda" i Paralelno ožičenje "autobus"

Kabliranje "zvezda" i Paralelno ožičenje "autobus"



PREDNOSTI instaliranja sistema Universal
Na sistemu nema centralne jedinice, funkcija prebacivanja je integrisana na karticama mašina. Ova sistemska konfiguracija ima sledeće prednosti:
1.Značajno smanjuje troškove nabavke
2.Nema rizika od pada celog sistema odjednom (jer ne postoji centralizacija, prestanak rada jednog uređaja ne utiče na ostale)
3.Opremljen moćnim zvukom (do 120 dB, bez dodatnih zvučnika)
4.Širok izbor opreme: u eksplozivnoj zaštiti, za sve vremenske uslove, desktop, standard, za čiste sobe.
5.Lakoća instalacije, programiranja i korištenja sistema. Odaberite vrstu kabliranja, u zavisnosti od konfiguracije.
6.Neograničena udaljenost (uz pretpostavku instalacije lokalnog napajanja, opciono za optička vlakana)
7. U ovom sistemu, od 1 do 8 kanala za razgovor u zavisnosti od izbora kupca.



Konfiguracija sistema UNIVERSAL

Konfiguracija "zvezda"
Sastoji se od 1 dispečerskog pulta u kontrolnoj sobi i ekstenzija (99). Opciono druga kontrolna soba sa funkcijom preusmeravanja poziva. Pretplatnik može samo direktno birati na DC. DP može napraviti jedan poziv, glasan alarm, ili započeti razgovor "konferencija."
Konfiguracija "interfon"
Sastoji se od maksimalno 100 uređaja, svi uređaji su sa tastaturom i bilo koji uređaj u sistemu može pozvati bilo koju mašinu, proizvesti glasan alarm, pokrenuti razgovor "konferencija."
Konfiguracija "grupa"
Sastoji se od najviše 8 dispečerskih konzola i panela do 98 pretplatnika. Svaki DP ima svoju grupu pretplatnika. DP može napraviti glasan poziv svim jedinicama, ili jednoj ili više grupa, individualan poziv i razgovor "konferencija." Panel pretplatnika može pozvati samo na 1 PD.



Funkcionalnost sistema UNIVERSAL
Pojedinačni poziv
Glasno upozorenje svim uređajima i svi spikerfonima u sistemu
Razgovor "konferencija"
Telefonski poziv skupu pozivatelja
Razglas zasebno ili u kombinaciji sa uređajima. Možete instalirati samo pojačala do zvučnika, bez aparata za javne adrese na određenom području, to pojačalo dodeljuje broj DP koji mogu preneti poruke samo na ove HS.
Jednostavno programiranje sa DP (jačina zvuka, broja zvonjenja pre podizanja slušalice, programiranje timova, konfiguracije tipa, itd.)
Sposobnost za snimanje razgovora.
Mogućnost za spajanje na sistem sa Universal PBX telefonskim sistemom preko interfejsa. U tom slučaju, možete napraviti glasno upozorenje sa Vašeg telefona na sistem Universal.
Sposobnost za povezivanje uređaja sa snimljenim porukama i alarmni signali za prenos na SG
Dispečerski pult sa displejem, koji prikazuju i birane brojeve pozivaoca

Instalacija sistema UNIVERSAL
Izbor kabliranja: "Zvezda" / "bus" / mešovito
Kabl odeljak 0,9 mm sa ekranom, 2 para paralelnih vlakana od aparata do aparata, bilo iz centralne razvodne kutije za svaku jedinicu
Napajanje: 48 V, centralno ili lokalne, zavisno od udaljenosti. Može se instalirati na postojeće ožičenje
Izbor uređaja: uređaji različitih jačina zvuka od HS do 5-15 W
Dodatne karakteristike i mogućnosti:
Veza sa dodatnim optičkim i zvučnim alarmom, sa HS sa pojačalima, relej kontakt, sa akustičnim kabinama

Dispečerske konzole sistema dispečera i javnih adresa UNIVERSAL

TCH 202: Tabla kontrolnog panela

TCH 202: Tabla kontrolnog panela

Napajanje: 24 VDC -48, 230 VAC opcija
Težina: 2,3 kg

Dimenzije: 0,150 x 150 x 100 mm

Materijal / Boja: Plastika / Crna
Max. / Min. temperatura okoline: - 40 ° C / + 60 ° C
Mikrofon: 5 Watt
Maksimalna jačina zvuka: 90 dB na 1 metar udaljenosti
Podesiva jačina zvuka
LCD Displej: prikazuje kodove za programiranje, pozivajuće brojeve
Mikrofon: "guščiji vrat" sa redukovanjem buke
Funkcije: Programiranje, glasovni poziv, razgovor "konferencija", jedan poziv,

izazov grupa
Kabliranje: "Zvezda" ili paralelno

Tip Razgovora: Push to Talk kao "hands-free ili dvosmeran sa slušalicom

Funkcije: Programiranje i opšti glasovni poziv "konferencija", jedan poziv, poziv za grupe

Opcija: Dodavanje slušalice ili spoljašnjeg zvučnika



TLH 376 EG: Vodootporni dispečerski pultTLH 376 EG: Vodootporni dispečerski pult
Napajanje: 24 do 48 VDC
Stepen zašite od prašine i vlage: IP 66
Stepen vandal-proof zaštite: IK 10
Težina: 4, 2 kg
Dimenzije: 316 x 190 x 65 mm
Materijal / Boja: aluminijum / narandžasta
Max. / Min. temperatura okoline: - 40 ° C / + 60 ° C
Spikerfon: 5 Watt
Maksimalna jačina zvuka: 110 dB na 1 metar udaljenosti
Podesiva visina zvuka
LCD Displej: prikazuje kodove za programiranje, pozivajuće brojeve
Mikrofon: redukuje buku
Funkcije: Programiranje, glasovni poziv, razgovor "konferencija", pojedinačni poziv, grupni poziv
Instalacija: nazidna
Kabliranje: "Zvezda" ili paralelno
Kabl: 1 ili 2 para, promera 0, 9 mm ²

TLH 214 AG: dispečerski pult u eksplozivnoj zaštiti TLH 214 AG: dispečerski pult u eksplozivnoj zaštiti
Napajanje: 24 do 48 VDC
Stepen zaštite od prašine i vlage: IP 66
Stepen vandal-proof zaštite: IK 10
Otporan na koroziju i hemikalije
Dimenzije: 210 x 300 x 190 mm
Težina: 8 kg
Materijal / Boja: aluminijum / narandžasta
Max. / Min. temperatura okoline: - 40 °C / + 60 ° C
Zvučnici: 15 W
Maksimalna jačina zvuka: 120 dB na 1 metar udaljenosti
Podesiva jačina zvuka
LCD Displej: prikazuje kodove za programiranje, pozivajuće brojeve
Mikrofon: rdukuje buku
Funkcije: Programiranje, glasno pozivanje, razgovor "konferencija", pojedinačni poziv, grupni poziv
Instalacija: nazidna
Ex označavanje: ATEX EE xD II B T6 II2G
Kabliranje: "Zvezda" ili paralelno
Kabl: 1 ili 2 para, promera 0, 9 mm ²
Sertifikati ATEX: INERIS, GOST R

Panel pretplatnika sistema dispečera i javnih adresa UNIVERSAL

TCH 202: Čitač panela pretplatnika
Napajanje: 24 - 48 VDC, 230 VAC opcija
Težina: 2,3 kg

Dimenzije: 0,150 x 150 x 100 mm

Materijal / Boja: Plastika / Crna
Max. / Min. temperatura okoline: - 40 °C / + 60 ° C
Zvučnik: 5 Watt
Maksimalna jačina zvuka: 90 dB na 1 metar udaljenosti
Podesiva jačina zvuka
Mikrofon: "guščiji vrata" sa redukovanjem buke
Opcije: Poziv na DP, DP odgovora, pridruživanje razgovoru "konferencija"
Kabliranje: "Zvezda" ili paralelno
Kabl: 1 ili 2 para, odeljak 0, 9 mm ²

Opcija: Dodavanje slušalice ili spoljašnjeg zvučnika

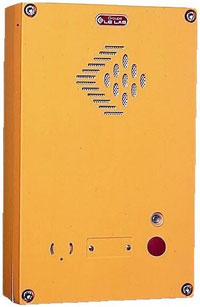

TLH 376 E1G: Panel za sve vremenske uslove pretplatnik

TLH 376 E1G: Panel za sve vremenske uslove pretplatnik
Napajanje: 24 do 48 VDC
Stepen zaštite od prašine i vlage: IP 66
Stepen vandal-proof zaštite: IK 10
Otporan na koroziju i hemikalije
Težina: 4, 2 kg
Dimenzije: 316 x 190 x 65 mm
Materijal / Boja: aluminijum / narandžasta
Max. / Min. temperatura okoline: - 40 ° C / + 60 ° C
Zvučnik: 5 Watt
Maksimalna jačina zvuka: 110 dB / 1 metar
Podesiva jačina zvuka
LCD Displej: prikazuje kodove za programiranje, birane brojeve
Mikrofon: sa redukcijom buke
Opcije: Poziv na DP, DP odgovora, pridružavanje razgovoru "konferencija"
Instalacija: nazidna
Kabliranje: "Zvezda" ili paralelno

slave intercom atex station universal tlh214a1g 141x180 1 TLH 214 A1G: Panel pretplatnika u eksplozivnoj zaštiti
Napajanje: 24 do 48 VDC
Stepen zaštite od prašine i vlage: IP 66
Stepen vandal-proof zaštite: IK 10
Otporan na koroziju i hemikalije
Težina: 8 kg
Dimenzije: 210 x 300 x 190 mm
Materijal / Boja: aluminijum / narandžasta
Max. / Min. temperatura okoline: - 40 ° C / + 60 ° C
Zvučnik: 15 W
Maksimalna jačina zvuka: 120 dB na 1 metar udaljenosti
Podesiva jačina zvuka
LCD Displej: prikazuje kodove za programiranje, birane brojeve
Mikrofon: redukovanje šuma

Funkcije: programiranje, glasno pozivanje, razgovor "konferencija", individualni poziv, grupni poziv
Instalacija: nazidna
Ex označavanje: ATEX EE xD II B T6 II2G
Kabliranje: "Zvezda" ili paralelno
Kabl: 1 ili 2 para, promera 0, 9 mm ²
Sertifikati ATEX: INERIS, GOST R

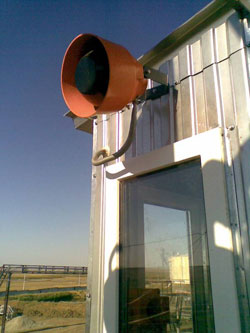

Razglas (PAGA) UNIVERSAL

Ovaj sistem je dizajniran za rad u surovim vremenskim uslovima, u industrijskim postrojenjima sa visokim nivoo buke. Zvučnici i pojačala su otporne na koroziju i hemikalije. Vandal-otporan. Širok raspon modela. Zvučnici: za sve vremenske uslove rada, stepen zaštite IP 66, u eksplozivnoj zaštiti.

Funkcije:
- Glasno upozorenje zvonom (na 100), sa kontrolnom sobom
- Svaka zona odgovara pojačalu koje se spaja na potreban broj govornika. Svako pojačalo ima svoj redni broj i niz brojeva na tastaturi PD postoji veza sa pojačalom i emitovanjem na odabranim zonama.
- Ugradnja centralne razvodne kutije ili priključenje paralelno svih pojačala
- Zavisno od udaljenosti, napajanje može biti centralno ili lokalno 24-48 VDC
- 5/15/25 W zvučnik sa ugrađenim pojačalom 15 W
- Pojačalo (AMP) 15/30/100/200/400 Watts
